Světlík EDD

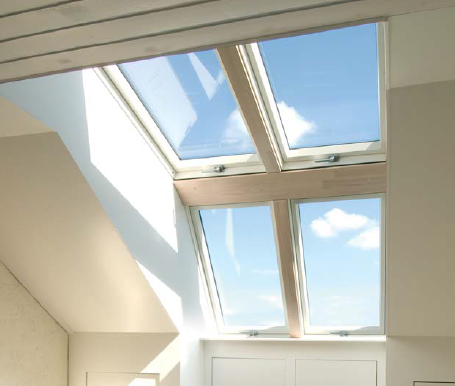

Prefabrikovaný střešní světlík ED_ představuje nové možností pro podkrovní vestavbu s využitím střešních oken FAKRO. Světlík se montuje do šikmé střechy, zvětšuje využitelnou plochu místnosti a dokonale osvětluje interiér přirozeným světlem. Standardně je dostupný ve verzi se dvěma střešními okny vedle sebe (EDD B2/_); je možné jej objednat i ve verzi se třemi okny (EDT B3/_).



Na výběr jsou 3 verze provedení horní řady oken:

  • ED_-W – střešní okna (obdobně jako ve spodní řadě),
  • ED_-C – jedno velké, neotvíravé střešní okno,
  • ED_-E – horní část pokrytá plechem.

Prefabrikovaný střešní světlík


Světlík ED_ byl navržen pro střešní okna v rozměru 78x118 cm. Volitelně je možné vyrobit světlík ve verzi s okny v rozměrech 94x118 cm a 114x118 cm. Střešní okna nejsou součástí světlíku.



Konstrukce

Charakteristika:

  • zateplená dřevěná základna zaručuje vynikající termoizolační parametry,
  • univerzální konstrukce - díky použití střešních oken je možné použít světlík ve střechách se sklonem v rozsahu 35-70°,
  • vnitřní dokončovací prvky (pomocné krokve, spojovací lišta) jsou standardně dodávány v bílém provedení,
  • snadná instalace světlíku (montáž může provést jedná osoba),
  • není nutno používat jeřáb,
  • možnost použití všech vnějších i vnitřních stínicích doplňků ke střešním oknům FAKRO.

Charakteristika světlíku EDD

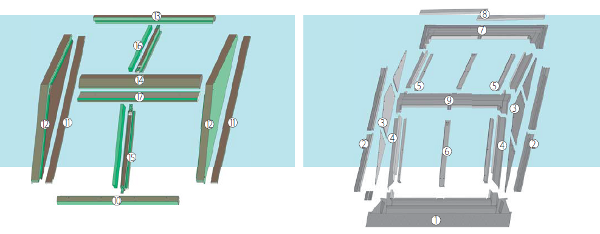

Díly systému:

1 — spodní díl lemování
2 — boční okapy
3 — boční prvek oplechování základny
4 — horní prvek oplechování základny
5 — boční krycí profily rámu
6 — prostřední žlábek
7 — horní díl lemování
8 — odvodňovací žlábek
9 — prostřední díl lemování

10 — spodní díl základny
11 — montážní laťe pro boční prvky
12 — boční díly (levý/ pravý)
13 — horní díl základny
14 — spojovací prvek
15 — pomocná krokev
16 — zateplovací materiál
17 — krycí lišta



Konstrukce prefabrikovaného světlíku
