Těsnicí lemování

Lemování pro falcovanou krytinu EEV/CU, EEV/TC, EEV/AL

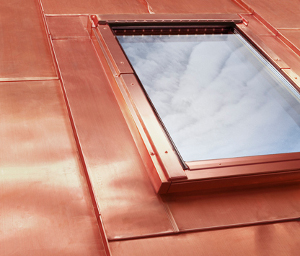

Těsnicí lemování EE_ je určeno pro montáž oken ve střechách s plechovou falcovanou krytinou. Konstrukce bočních prvků lemování usnadňuje napojení na střešní krytinu. Standardně se vyrábí z měděného (CU), titanzinkového (TC) nebo hliníkového (AL) plechu. Lemování je standardně přizpůsobeno pro montáž samostatného okna ve střešním plášti. Je dostupné také v modulové verzi pro spojení oken do sestav:

  • vodorovné, svislé a blokové sestavy při montáži v hloubce "V",
  • vodorovné sestavy při montáži v hloubce "J".

Lemování je dostupné v několika verzích, které umožňují instalovat okno ve střešní konstrukci v různých montážních hloubkách: "V" (0 cm) a "J" (–3 cm). Standardní verze lemování EE_ pro montážní hloubku "V" je verze EEV.

Lemování pro falcovanou krytinu



Rozsah montáže pro střechy se sklonem:

  • od 15° do 90° pro hloubku "V",
  • od 20° do 90° pro hloubku "J".



Konstrukce lemování

Lemování se skládá ze čtyř základních prvků (spodní díl, dva boční a horní díl). Všechny prvky lemování jsou speciálně profilovány a přizpůsobeny pro napojení na falcovanou střešní krytinu metodou klasického falcování dvojité stojaté drážky, která zaručuje těsnost spoje.



Díly lemování:

1 — spodní díl lemování
2 — boční díl lemování
3 — horní díl lemování

Konstrukce lemování pro falcovanou krytinu
