Těsnicí lemování

Lemování pro změnu úhlu montáže okna ESA, EZA-A, EHA-A

Těsnicí lemování E_A je určeno pro montáž oken ve střechách s malým sklonem - již od 10°. Umožňuje zvýšit úhel instalace okna vzhledem ke sklonu střechy dodatečně o 10°. Používá se např. v mansardových střechách a také při rozšíření nízkého podkroví pro zvětšení vnitřního prostoru v místnosti. Lemování je standardně přizpůsobeno pro montáž samostatného okna ve střešním plášti. Je dostupné rovněž v modulové verzi pro spojení oken do vodorovných sestav při zachování vzdálenosti 20 cm mezi okny.

Tento typ lemování je k dispozici ve třech verzích v závislosti na druhu střešní krytiny:

  • ESA – pro ploché krytiny s tloušťkou do 10 mm (2 vrstvy po 5 mm),
  • EZA-A – pro profilované krytiny s výškou profilu do 45 mm,
  • EHA-A – pro vysoce profilované krytiny s výškou profilu do 90 mm.



Rozsah montáže pro střechy se sklonem od 10° do 75°.

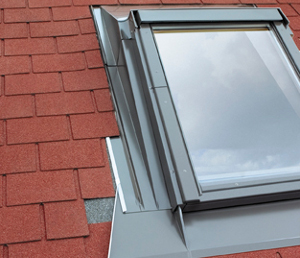

Lemování pro změnu úhlu montáže okna



Konstrukce lemování

Lemování se skládá ze čtyř základních prvků (spodní díl, dva boční a horní díl). Spodní díl lemování je přizpůsoben příslušnému druhu krytiny, na dolní straně má nalepenou plastickou hmotu, která umožňuje přichytit lemování ke střešní krytině, což zajišťuje těsnost spoje. Horní a boční prvky lemování mají navíc přilepený termoizolační materiál. Balení obsahuje také speciální úhelníky, pomocí kterých se mění úhel montáže okna vůči sklonu střechy. Lemování EZA-A a EHA-A je továrně vybaveno těsnicími klíny, které zajišťují ochranu proti navátí prachu, listí a sněhu, a také odtokovým žlábkem pro odvod kondenzátu z fólie vstupního krytí mimo okno.



Díly lemování:

1 — spodní díl lemování
2 — boční díl lemování
3 — horní díl lemování
4 — montážní háčky
5 — odvodňovací žlábek
6 — těsnicí klín

Konstrukce lemování pro změnu úhlu montáže okna
