Těsnicí lemování

Lemování pro okna se zvýšenou osou otáčení s dolním prosvětlením

Těsnicí lemování určená pro okna se zvýšenou osou otáčení s dolním prosvětlením FDY-V Duet proSky a také pro spojení standardních střešních oken s doplňkovými neotvíravými okny FX_. Zaručují těsné spojení oken se střešní krytinou.

Lemování jsou standardně přizpůsobena pro montáž samostatného okna ve střešním plášti. Jsou dostupná také v modulové verzi pro spojení oken do vodorovných sestav.



Rozsah montáže pro střechy se sklonem:

  • od 25° do 65° pro hloubku "N" a "V".

Lemování pro okna se zvýšenou osou otáčení s dolním prosvětlením



Dostupné verze lemování:

  • ESV - pro ploché krytiny s tloušťkou do 10 mm (2x 5 mm): lepenky, břidlice, šindele,
  • EZV-A - pro profilované krytiny s výškou profilu do 45 mm: tašky, profilované plechové krytiny,
  • EHN-A - pro vysoce profilované krytiny s profilem do 90 mm: tašky, vysoce profilované plechové krytiny,
  • EZV-F - pro plochou tašku,
  • ELV - pro ploché šupinové krytiny s tloušťkou do 10 mm (2x 5 mm): šindele, břidlice,
  • EGV - pro silné šupinové krytiny s tloušťkou 24-32 mm (2x 12-16 mm): např. bobrovka pokládaná na tzv. "šupinu" nebo "korunu",
  • EBV-A - pro plechové šablonové krytiny: plechy s prefabrikovanou (systémovou) stojatou drážkou,
  • EH_-AT Thermo - univerzální lemování s dodatečnou termoizolací určené pro většinu střešních krytin s výškou profilu do 90 mm (EHV-AT Thermo) a do 120 mm (EHN-AT Thermo) - pouze pro okna FDY-V Duet proSky. Lemování pro spojení s doplňkovými okny FX_ na speciální objednávku.





Prvky lemování

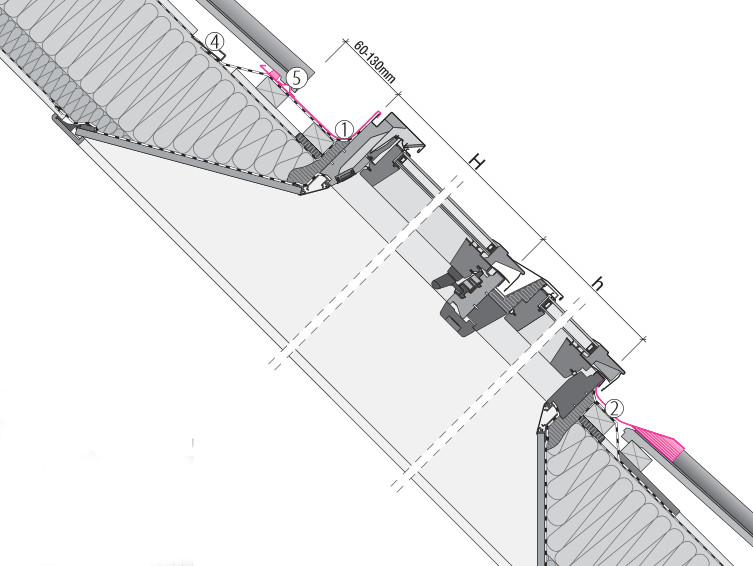

Řez a díly lemování EZV-A v sestavě s oknem FX_:

1 — horní díl lemování
2 — spodní díl lemování s manžetou
3 — boční díly lemování s těsnicími klíny
4 — odvodňovací žlábek
5 — profil podpírající tašky

Řez a díly lemování EZV-A v sestavě s oknem FX_
