Těsnicí lemování

Lemování pro balkonové okno ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Lemování E__/G je určeno výlučně pro balkonové okno FGH-V Galeria; umožňuje těsné spojení okna se střešní krytinou. Je dodatečně označeno písmenem G.

Dostupné verze lemování:

  • ESV/G - pro ploché krytiny do 10 mm (2x 5mm): lepenka, šindele, břidlice,
  • EZV-A/G - pro profilované krytiny do 45 mm: tašky, profilovaný plech,
  • EHN-A/G - pro vysoce profilované krytiny do 90 mm: tašky, profilovaný plech,
  • EHN-AT/G Thermo - univerzální lemování s dodatečnou termoizolací určené pro většinu střešních krytin s výškou profilu do 90 mm.


Rozsah montáže pro střechy se sklonem 35° až 55°, montážní hloubka "V" a "N".

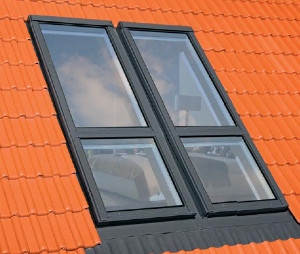

Lemování pro balkonové okno



Balkonové střešní okno FGH-V Galeria je možné spojovat do vodorovných sestav s okny se zvýšenou osou otáčení FDY-V Duet proSky pomocí speciálního lemování pro sestavy K__/G. Obě okna mají spodní křídlo stejné výšky - 98 cm.



Konstrukce lemování

Lemování se skládá ze spodního dílu, bočních prvků a horního dílu. Spodní díl lemování má na dolní straně nalepenou plastickou hmotu, která umožňuje přichytit lemování ke střešní krytině, což zajišťuje těsnost spoje. Lemování je navíc vybaveno odtokovým žlábkem pro odvod kondenzátu z fólie vstupního krytí mimo okno (kromě verze ESV/G).

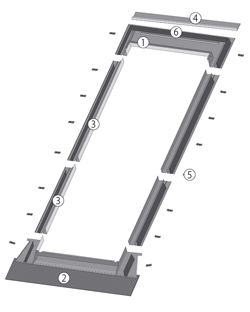

Díly lemování:

1 — horní díl lemování
2 — spodní díl lemování s manžetou
3 — boční díly lemování s těsnicími klíny
4 — odvodňovací žlábek
5 — montážní háčky
6 — profil podpírající tašky

Konstrukce lemování pro balkonové okno
