Těsnicí lemování

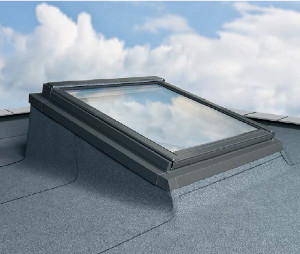

Systém do plochých střech EFW

Systém do plochých střech EFW umožňuje instalovat střešní okna ve střešní konstrukci s malým sklonem. Zvyšuje úhel montáže okna o 15° vzhledem ke sklonu střechy. Nejčastěji se používá k prosvětlení podkroví obytných domů a kancelářských budov přirozeným světlem, při současném zachování dobrých termoizolačních parametrů. Využívá se také pro prosvětlení průmyslových hal a skladů. Tento systém je standardně přizpůsoben pro montáž samostatného okna ve střešním plášti. Lze jej instalovat rovněž ve vodorovné sestavě při zachování vzdálenosti 30 cm mezi rámy. Je určen pro ploché střešní krytiny.

Systém do plochých střech je dostupný také ve verzi EFS pro okna pro odvod kouře FSP.



Rozsah montáže pro střechy se sklonem od 0° do 15°.

Systém montáže oken do plochých střech



Konstrukce lemování

Systém EFW se skládá ze dvou částí: dřevěné konstrukce s přilepeným termoizolačním materiálem a lemování, které spojuje instalované okno se základnou. Součástí balení jsou montážní úhelníky. Dřevěnou konstrukci je nutno po sestavení těsně zaizolovat a spojit se střešní krytinou v souladu s příslušnými klempířskými postupy.



Díly systému:

1 — spodní díl lemování
2 — boční díl lemování
3 — horní díl lemování
4 — zateplená dřevěná konstrukce

Konstrukce systému do plochých střech
