Sedlový systém do plochých střech EFR

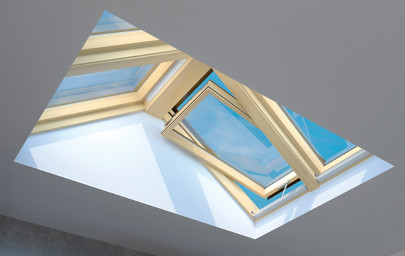

Systém EFR umožňuje montáž sestavy střešních oken do ploché střechy. Sedlová, dřevěná konstrukce spolu s kompletní sadou oplechování zkracuje na minimum dobu potřebnou pro vytvoření efektivního a estetického řešení, které účinně prosvětlí místnosti pod plochou střechou.

Sedlový systém do plochých střech zaručuje dobré termoizolační vlastnosti a univerzálnost řešení. Konstrukce umožňuje instalaci standardních střešních oken, jak dřevěných, tak i plastových. Vzhledem k umístění oken mimo přímý dosah uživatele se doporučuje použití elektricky ovládaných oken Z-Wave. K oknům je možné použít vnitřní i vnější stínicí doplňky.



Rozsah montáže pro střechy se sklonem od 0° do 15°.

Sedlový systém do plochých střech



Konstrukce systému

Sedlový systém EFR se skládá ze základny vyrobené z OSB desek s tloušťkou 12 mm, zateplených 10mm EPS deskami. Stěny základny jsou zevnitř obloženy OSB deskou, ke které je možné připevnit ostění. Vzdálenost mezi sousedícími okny je 40 mm. Těsnicí lemování je vyrobeno z hliníkového plechu tloušťky 0,6 mm, lakovaného na barvu RAL 7022.



Díly systému:

1 — boční díly základny
2 — čelní díly základny
3 — spojovací nosník
4 — pomocné krokve
5 — krycí lišta
6 — horní díl lemování
7 — středové žlábky spojující okna
8 — boční díly lemování
9 — spodní díly lemování

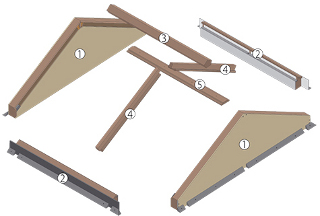

Konstrukce sedlového systému do plochých střech

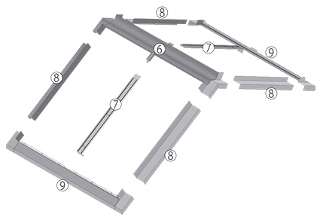

Konstrukce lemování sedlového systému do plochých střech
