Okna pro odvod kouře a tepla

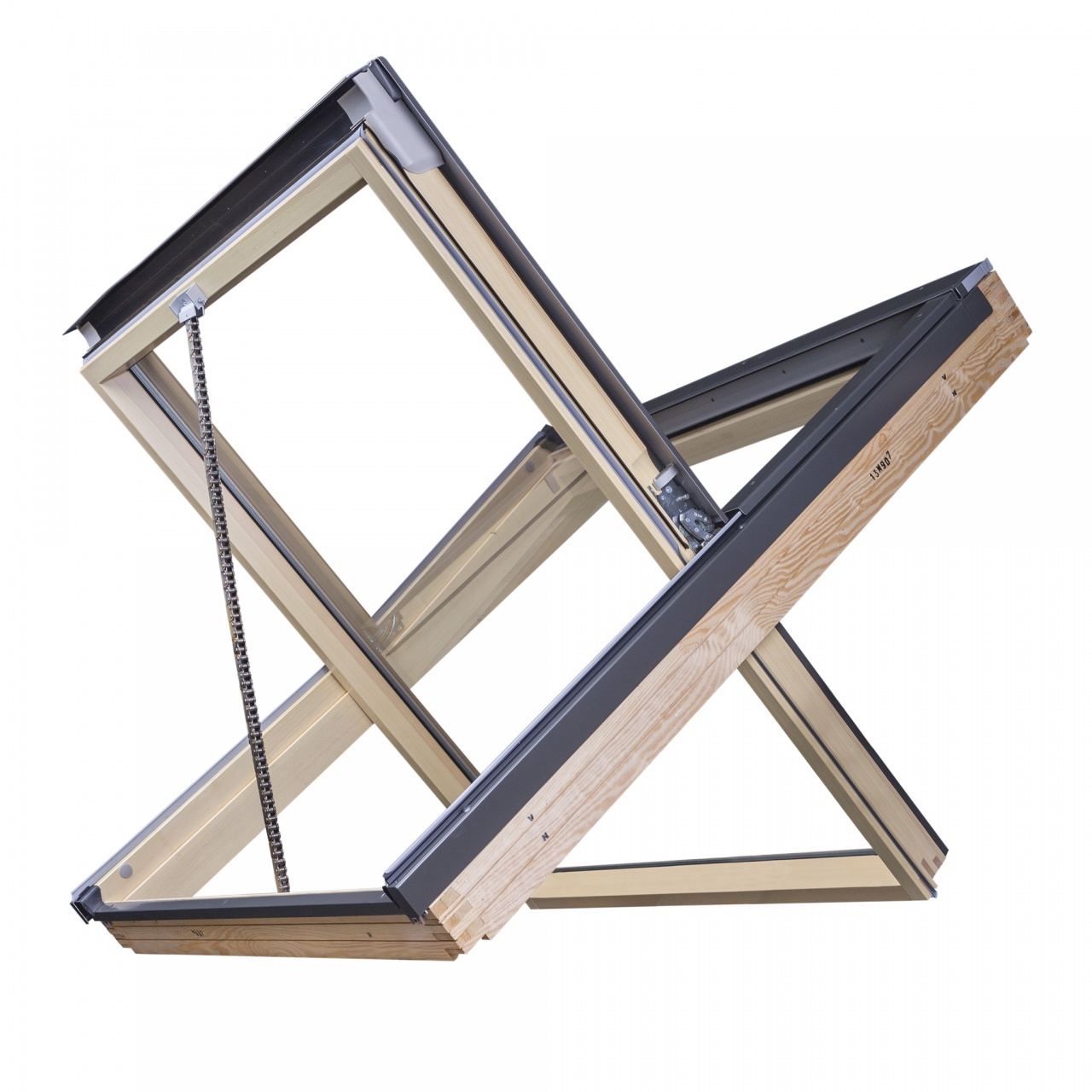

Kouřová klapka FSR



Kouřová klapka FSR je určena k odvádění kouře a tepla zevnitř budovy, vznikajícího během požáru. Za běžných provozních podmínek se používá k větrání a prosvětlení místností. Je vybavena elektropohonem (24 V), který po připojení k řídicímu systému umožňuje otevírání a zavírání klapky.

Klapka FSR společně s detektory kouře a poplachovými požárními spínači tvoří tzv. gravitační systém odvodu kouře a tepla.

Kouřová klapka FSR splňuje požadavky harmonizované normy EN 12101-2:2003.

Okno je pro snadnější montáž továrně vybaveno řetězovým pohonem.

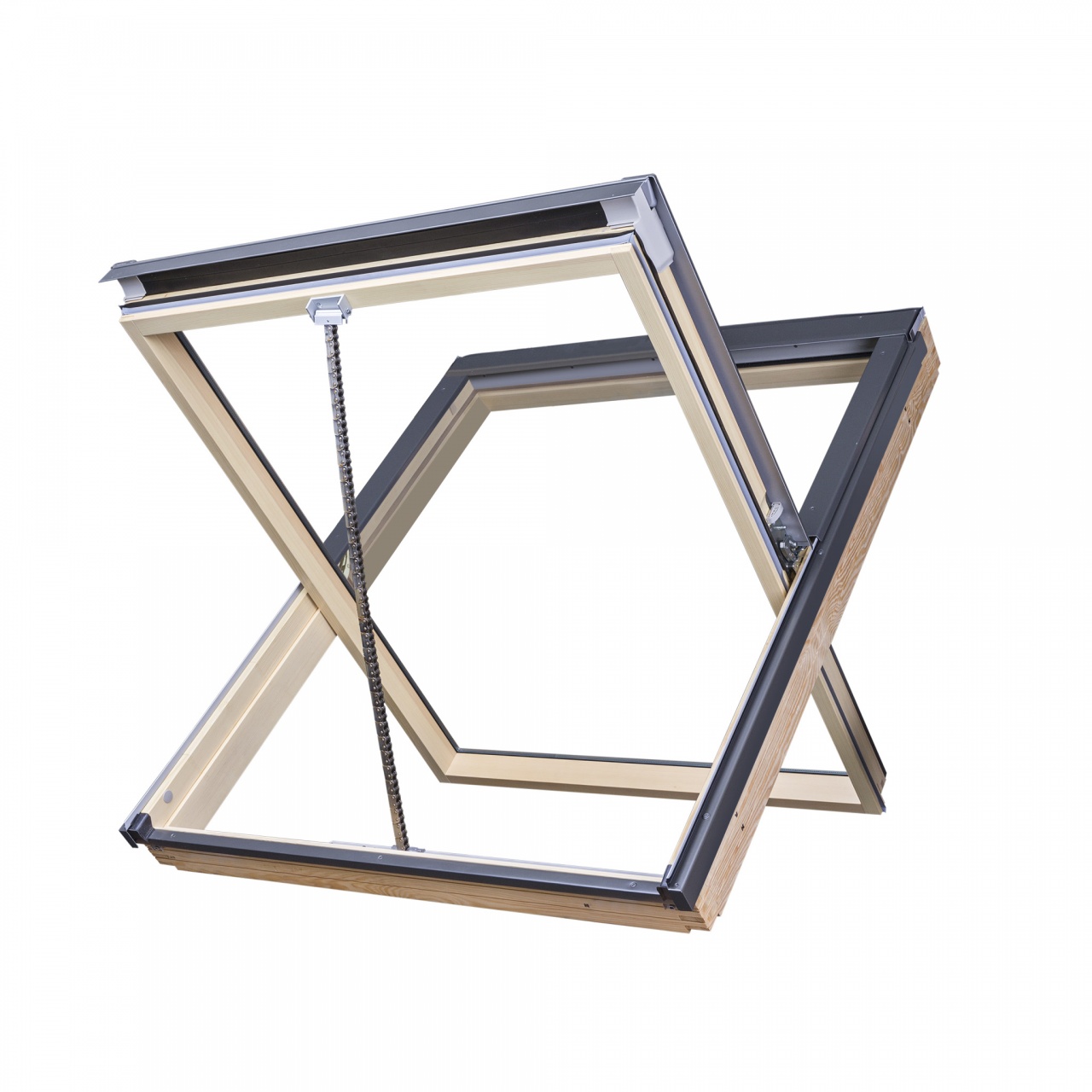

Kouřová klapka FSR



Parametry:

Geometrická plocha, A[m2] Rozměr klapky [cm]
0,50 78x78 (23)
0,64 78x98 (05)
0,78 78x118 (06)
0,93 78x140 (07)
0,61 94x78 (24)
0,78 94x98 (15)
0,96 94x118 (08)
1,14 94x140 (09)
1,32 94x160 (80)
0,75 114x78 (25)
0,97 114x98 (20)
1,17 114x118 (10)
1,41 114x140 (11)
0,90 134x78 (26)
1,15 134x98 (12)
1,40 134x118 (18)
1,68 134x140 (17)


Charakteristika

Okno pro odvod kouře FSR


  • dosažené třídy dle EN 12101-2: RE 1000(+10000), SL 500, WL1500, T(00), B300;
  • použitý elektropohon umožňuje otevření křídla v rozsahu až 90°, v čase 60 sekund při plném zatížení;
  • rozsah použití ve střechách se sklonem 15° až 90°;
  • kompatibilní se standardním těsnicím lemováním pro střešní okna;
  • vyrobené z borovicového dřeva, vakuově impregnovaného, lakovaného dvěma vrstvami akrylátového laku.
