Těsnicí lemování

Lemování pro plechové šablonové krytiny EBV-A

Těsnicí lemování EBV-A umožňuje těsné spojení okna s plechovou šablonovou střešní krytinou - plechy s prefabrikovanou (systémovou) stojatou drážkou. Speciálně navržené prvky lemování zajišťují rychlý a estetický způsob instalace střešního okna, které se montuje v hloubce "V" a proto nevyčnívá výrazně nad úroveň střechy. Navíc pokrývač již nemusí svépomocí provádět komplikované a časově náročné olemování kolem okna.

Lemování je standardně přizpůsobeno pro montáž samostatného okna ve střešním plášti a je dostupné také ve verzi EBS-A určené pro okna pro odvod kouře.



Rozsah montáže pro střechy se sklonem:

  • od 15° do 90° pro hloubku "V".

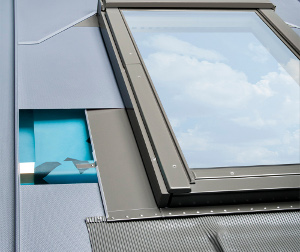

Lemování pro plechové šablonové krytiny



Konstrukce lemování

Lemování se skládá ze čtyř základních prvků (spodní díl, dva boční a horní díl). Spodní díl lemování je zakončen elastickou manžetou s šířkou 165 mm; na dolní straně má nalepenou plastickou hmotu, která umožňuje přichytit lemování ke střešní krytině, což zajišťuje těsnost spoje. Lemování je navíc vybaveno odtokovým žlábkem pro odvod kondenzátu z fólie vstupního krytí mimo okno.



Díly lemování:

1 — horní díl lemování
2 — spodní díl lemování s manžetou
3 — boční díly lemování
4 — odvodňovací žlábek

Konstrukce lemování pro plechové šablonové krytiny
