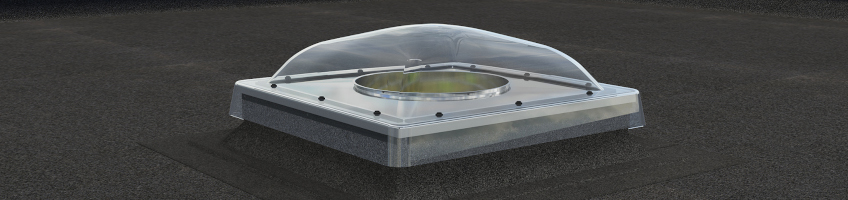

Světlovody do plochých střech

Charakteristika

  • Tubusové světlovody do plochých střech umožňují prosvětlit přirozeným světlem místnosti pod plochou střechou.
  • Přirozené světlo proniká skrze tubusové světlovody do místností, které jsou odříznuty od denního světla. V ostatních místnostech může být světlovod dalším zdrojem světla a přinášet úsporu elektrické energie.
  • Světlovod přivádí do interiéru denní světlo dopadající na povrch světlovodného tubusu. Sluneční paprsky se odráží od pevného nebo ohebného, vysoce reflexního povrchu tubusu směrem dolů na difuzér. Difuzér umístěný ve stropním rámu rovnoměrně rozptyluje sluneční paprsky a projasňuje místnost.
  • Konstrukce světlovodu je založena na ověřeném řešení, použitém u oken do plochých střech typu C (s kopulí), které zaručuje vysokou odolnost a těsnost výrobku.
  • Vnitřek profilu základny světlovodu je vyplněn termoizolačním materiálem, což zajišťuje velmi dobré termoizolační parametry.
  • Základna je vyrobena z recyklovaného materiálu, díky čemuž je výrobek šetrný k životnímu prostředí.
  • Světlovod do ploché střechy sestává z montážního rámu, speciálně tvarovaného hliníkového krytu, kopule vyrobené z UV stabilizovaného polykarbonátu, stropního rámu s difuzérem a je dostupný ve 2 verzích:

    • SRF - s pevným světlovodným tubusem délky 0,61 m, s možností prodloužení tubusu pomocí nástavných dílů SRM,
    • SFF - s flexibilním světlovodným tubusem délky 2,1 m, který umožňuje instalaci v prostorech s konstrukčními překážkami.

  • Montáž ve střechách se sklonem 0-15°.

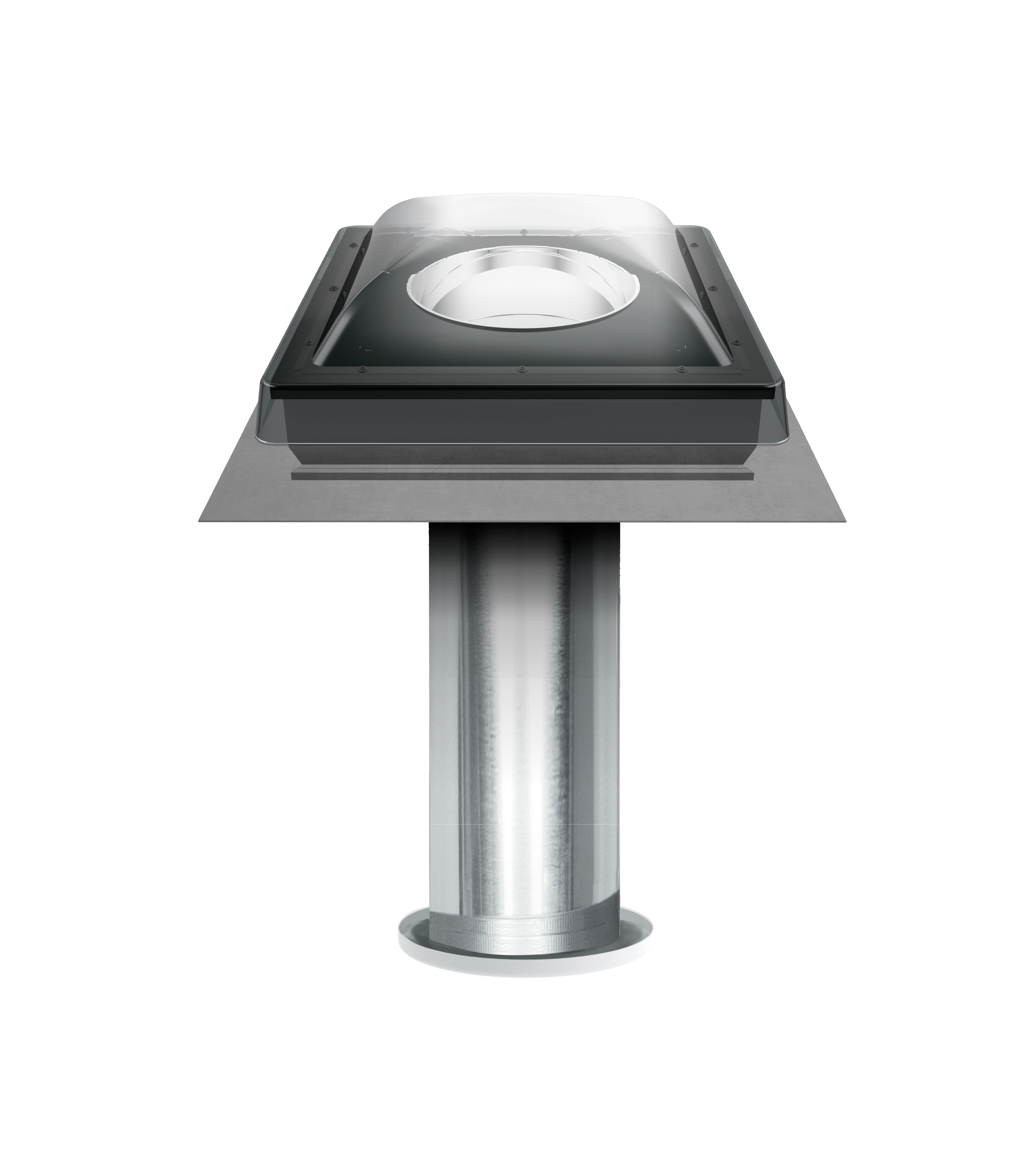

Světlovod SRF

Světlovod SRF

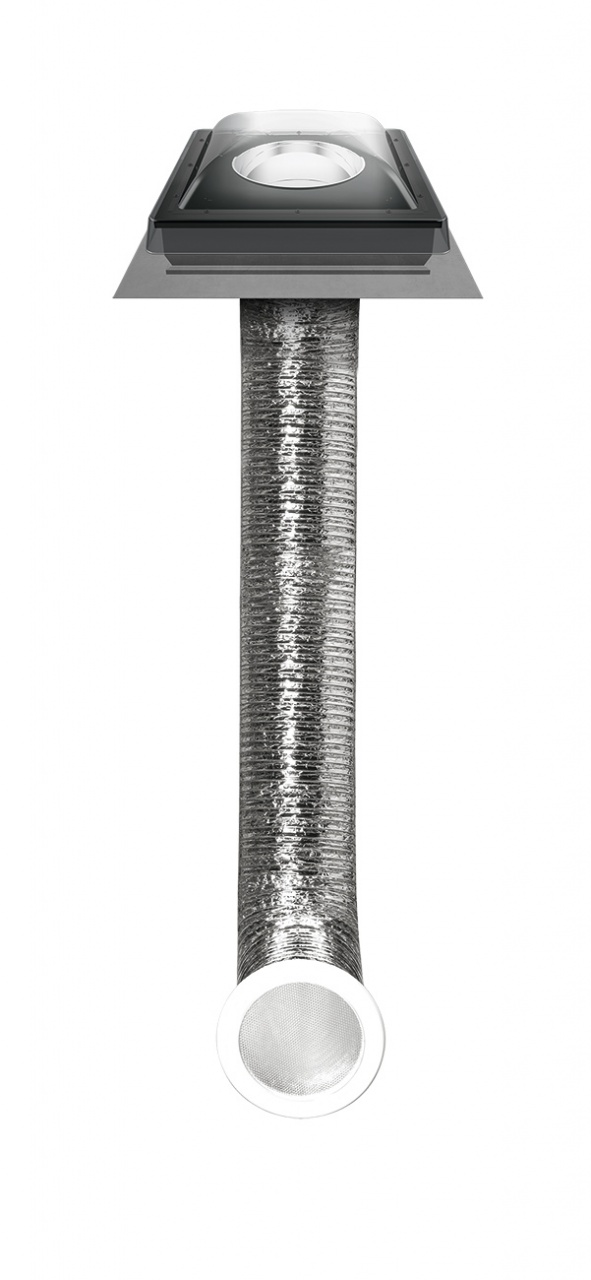

Světlovod SFF

Světlovod SFF







Průřezy světlovodů

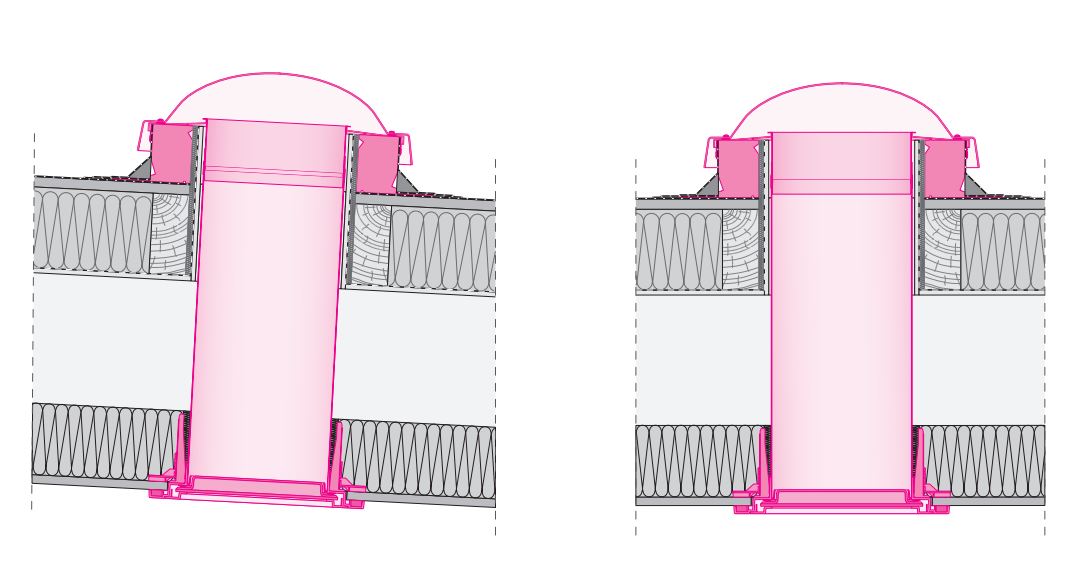

Průřez tubusového světlovodu SRF:



Průřez tubusového světlovodu SRF

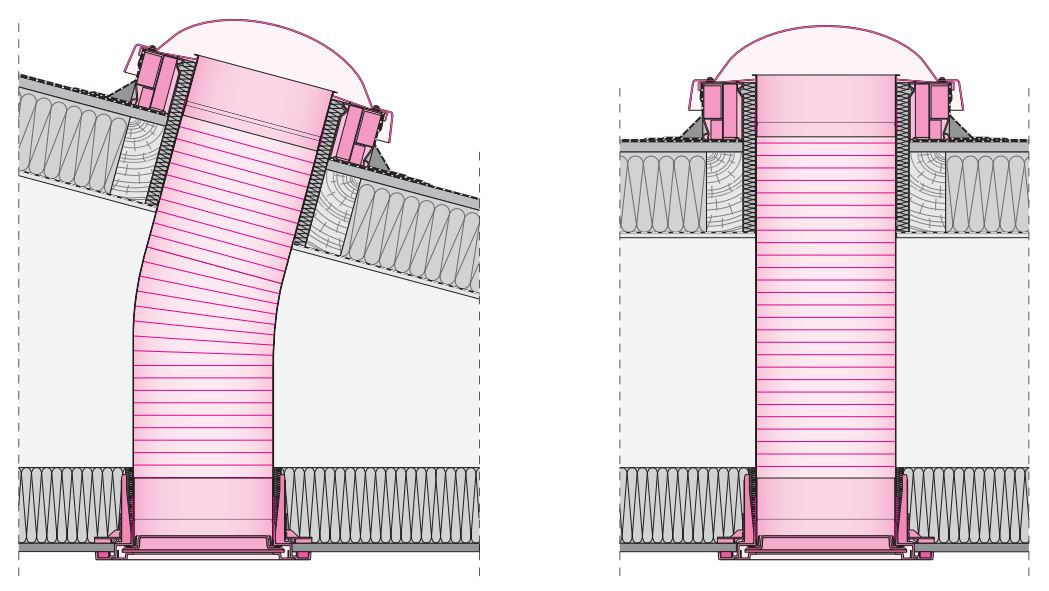

Průřez tubusového světlovodu SFF:

Průřez tubusového světlovodu SFF:
