Světlovod s plochým zasklením s flexibilním tubusem SF_
Světlovod je dostupný ve verzi:
- SF_ – s ohebným světlovodným tubusem,
- SR_-L – s ohebným světlovodným tubusem a prosvětlením půdních prostorů přirozeným světlem. Zajišťuje prosvětlení prostoru přímo pod instalovaným světlovodem.
Nová konstrukce tubusového světlovodu se vyznačuje:
- o cca 10 % lepším součinitelem prostupu tepla U ve srovnání se starou verzí světlovodu s kopulí,
- integrovaným lemováním - rychlejší montáž světlovodu.
Tubusový světlovod SF_ sestává ze střešní části, flexibilního světlovodného tubusu délky 2,1 m, stropního rámu, prizmatického difuzéru a montážní sady.
Charakteristika
-
Flexibilní světlovodný tubus je vyroben z metalizovaného polyesteru a je vyztužen ocelovým drátem. Tato konstrukce umožňuje vytvořit konstrukčně stabilní světlovodný tubus. Díky svým vlastnostem (pružnosti) je ideálním řešením pro montáž na krátké vzdálenosti v prostorech se stavebními překážkami, kterým je nutno se vyhnout. Maximální doporučená délka flexibilního světlovodného tubusu je 4 m pro průměr 350 mm a 6 m pro průměr 550 mm.
-
Střešní část je složena z impregnovaného dřevěného rámu, lemování a hliníkového rámu, do kterého je vlepené tvrzené sklo tloušťky 4 mm. Do rámového profilu je zevnitř namontován prvek umožňující spojení se světlovodným tubusem. Je vyroben z hliníkového plechu nebo speciálního organického skla (verze s dodatečným prosvětlením -L). Součástí střešní části světlovodu je integrované těsnicí lemování (podle druhu a výšky profilu krytiny). Celek je vyveden v barvě RAL 7022 (stínová šedá), která ideálně ladí s běžnými odstíny střešních krytin.
- Stropní část kruhového tvaru sestává z plastového stropního rámu a krytky bílé barvy, obsahuje prvek rozptylující světlo - difuzér z akrylátového skla. Nová konstrukce umožňuje instalaci osvětlovací lampičky SLO ze strany místnosti.

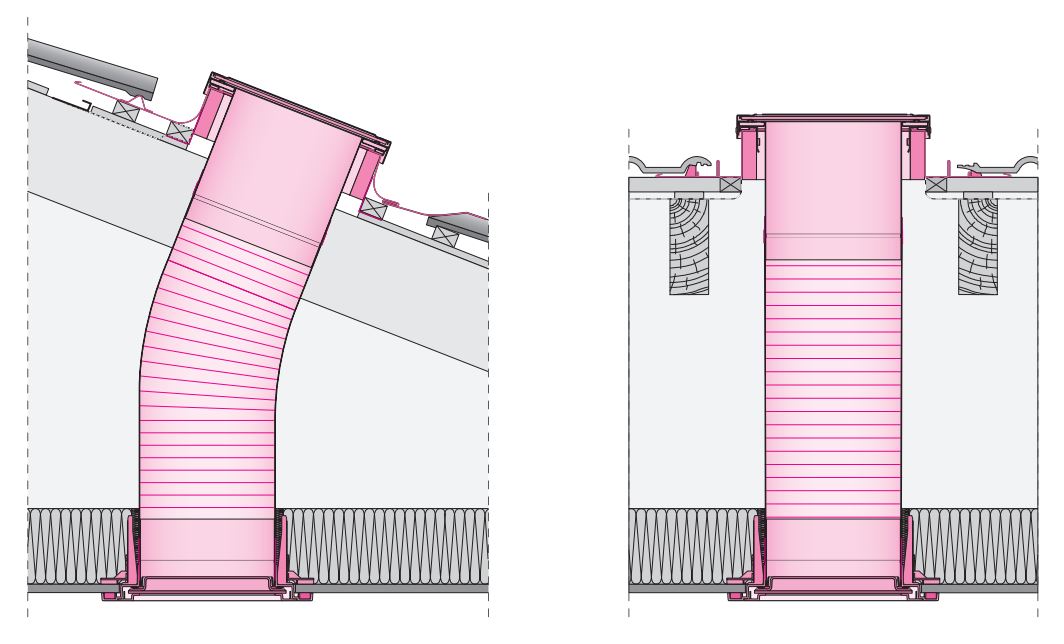

Průřez tubusového světlovodu SF_:
