SR_ s plochým zasklením a pevným světlovodným tubusem

Popis

SR_ s pevným světlovodným tubusem

SR_-L s pevným světlovodným tubusem a prosvětlením.

Zajišťuje snadnější používání místnosti umístěné přímo pod místem montáže světlovodu.

Nová konstrukce tubusového světlovodu vyniká:

• cca o 10 % lepším součinitelem prostupu tepla U oproti světlovodům ve verzi s kopulí,
• integrovaným lemováním - rychlejší montáž světlovodu.

Tubusový světlovod SR_ se skládá ze: střešní části, 3 dílů světlovodného tubusu SRM 61 cm, kolena SRK*, stropního rámu, prizmatického difuzéru a montážní sady. Celková délka všech dílů světlovodného tubusu
je 2,1 m (SR_ 550 – 1,8 m).

Charakteristika

• Pevný světlovodný tubus - Světlovodný tubus je vyroben z hliníku. Vnitřek tubusu je potažen superreflexní vrstvou na bázi stříbra, která odráží více než 98 % světla (nové zrcadlo odráží 90-95 % světla). Minimální ztráty světelné prostupnosti umožňují použít světlovody SRT s délkou až 12 m. Při montáži není nutno zkracovat jednotlivé díly světlovodného tubusu, protože je sestaven na principu teleskopu. Abychom získali požadovanou délku, stačí pouze zasunout jeden díl do druhého.
• Koleno - Koleno SRK pro zalomení světlovodného tubusu v rozsahu 0°-65°. Pro světlovody SR_ a SR_-L 550 jako volitelný díl.
• Střešní část - Skládá se z hliníkového rámu, do kterého je vlepené tvrzené sklo tloušťky 4 mm. Do profilu rámu je zevnitř namontován prvek umožňující spojení se světlovodným tubusem. Je vyroben z hliníkového plechu nebo speciálního organického skla (verze s dodatečným prosvětlením půdních prostorů
  -L). Součástí střešní části světlovodu je těsnící lemování. Celek je v šedohnědé barvě RAL 7022, která ladí s běžně dostupnými barvami střešních krytin.
• Stropní rám - Nový stropní rám je vyroben z organického skla a obsahuje vlepený prvek rozptylující světlo. Krytka je z odolného materiálu mléčné bílé barvy. Stropní díly u světlovodů s plochým zasklením jsou více zakulacené než u světlovodů s kopulí.

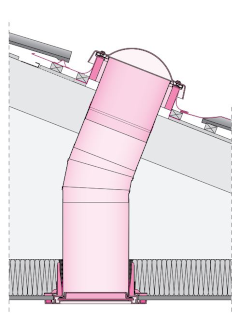

Průřez tubusového světlovoda SR_:
