Montážní rám XRD

Montážní rám XRD

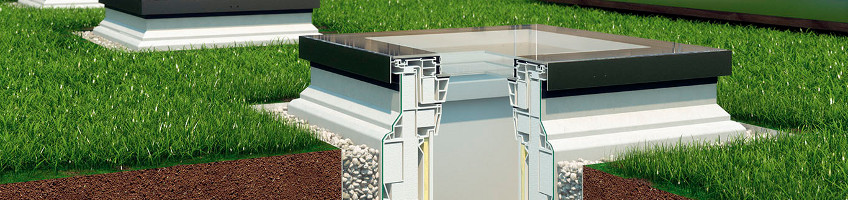

Montážní rámy XRD, XRD/W jsou určeny pro okna do plochých střech. Umožňují zvednout okno nad plochou střechu o 15 cm. Zkracují na minimum čas potřebný k instalaci oken na střechách, na kterých je nutno zvednout výšku okna (např. zelené nebo štěrkové střechy). Klínový rám XRD/A je určen pro okna typu F a typu G, zvětšuje montážní úhel o 3°–5° v závislosti na rozměru okna.

  • Univerzální konstrukce rámu XRD umožňuje skládat jednotlivé rámy na sebe a vytvořit tak vyšší základnu pod okno. Položit lze maximálně dva rámy na sebe. Prodloužený prvek rámu, tzv. "ploutev", umožňuje spojit základnu s hydroizolací střechy.
  • Rám XRD/W zaručuje větší stabilitu a pevnost základny pod oknem ve srovnání s běžným rámem XRD. Namontovat lze až 3 rámy XRD/W pod jedním oknem.
  • Profily zvedacího rámu XRD, XRD/W jsou vyrobeny z recyklovaného materiálu (šedá barva), a proto je výrobek příznivý k životnímu prostředí. Vnitřek profilů je vyplněn termoizolačním materiálem (polystyrén). Rozdíl mezi rámy je v použití impregnovaných dřevěných hranolů u XRD/W, které jsou přizpůsobeny komorám profilu rámu a zvyšují jeho pevnost.
  • Zkosený rám XRD/A je určen k použití u oken do plochých střech typu F a typu G v případech, kdy je sklon střechy menší než 2° nebo když je nutno zvětšit úhel montáže okna. Rám je plně kompatibilní s montážními rámy XRD a XRD/W. Rám XRD/A sestává ze 4 dřevěných dílů, které po smontování tvoří klínový rám a zvětšuje montážní úhel okna o 3°.
  • Rámy jsou přizpůsobeny standardním rozměrům oken do plochých střech. Lze je vyrobit rovněž v atypických rozměrech.




Charakteristika

  • rám XRD je určen pro okna typu C, typu F, typu G a typu Z,
  • rám XRD/W je určen především pro okna DXW, výlezová okna DR_ a výlez DRL nebo jako sestava 3 rámů na sobě,
  • rám XRD/A je určen pro okna typu F a typu G,
  • rámy umožňují zvednout a namontovat okno např. v zelené střeše; spojit lze maximálně dva rámy XRD nebo tři rámy XRD/W,
  • široká nabídka rozměrů,
  • možnost výroby atypických rozměrů.



Montážní rám XRD vč. ploutve



- prodloužený prvek rámu, tzv. "ploutev", umožňuje spojit základnu s hydroizolací střechy.

Montážní rám XRD bez ploutve



- u vyšší konstrukce rámu je nutno odstranit přečnívající část - "ploutev", a položit rámy na sebe.

Montážní rám XRD/A



- zkosený rám XRD/A se montuje přímo pod oknem.
